水下结构激光超声无损检测系统

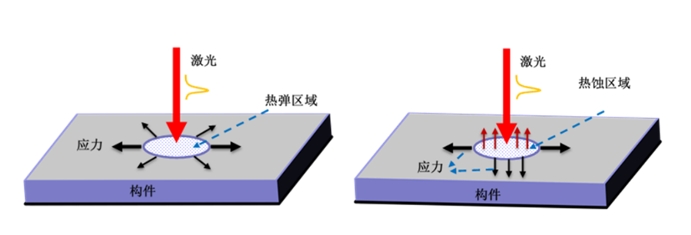

为了实现对钛合金等特殊材料内部缺陷（如微裂纹、夹杂、孔洞等）的精准识别与成像，我们采用了一种基于激光超声逐点扫描的无损检测技术。该方法通过高能激光激励在钛合金等特殊材料表面激发超声纵波（图1），当声波在材料中传播时遇到缺陷，会产生反射或散射现象；这些异常回波会返回材料表面，由激光干涉仪进行高灵敏接收，从而捕获每一个扫描点上的回波信号（即A-Scan信号）。

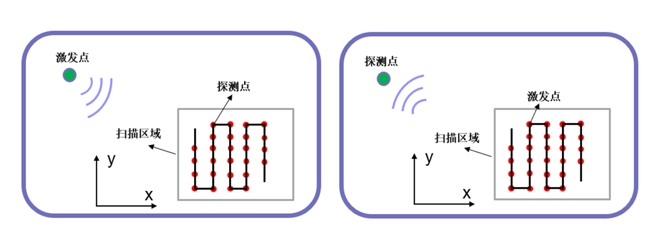

激光超声原理利用高速振镜控制激光束在样品表面进行线性扫描（图2），系统能够沿设定路径连续获取多点的回波信息，进而合成二维的缺陷剖面图像（B-Scan）；还可进一步构建完整的三维缺陷图像（C-Scan），全面反映缺陷的位置、尺寸与形貌。

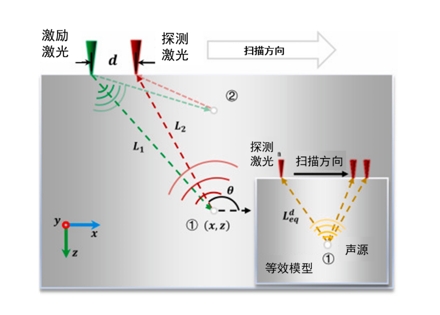

图2 激光超声逐点扫描示意图该方法利用超声场传播的互易检测原理（图3），即激发点与探测点的超声信号在时间和空间上都是等效反演的，通过对脉冲激励激光的二维扫描，等效地实现超声场的逐点扫描，进而建立超声响应信号的三维时空矩阵。采用超声图像重构算法，可获得任意时刻（帧）的超声场强度图，并动态呈现超声波的传播、散射特性。在此基础上，可根据超声场发射畸变、共振或者散射的区域，准确判断缺陷的空间位置和大小，并结合多物理场有限元模型和超声场的时/频域特征，分析缺陷的大小、形态、深度等信息，快速获取构件的内部缺陷信息。

图3 超声场传播的互易检测原理该技术具有非接触、无需耦合、适用于复杂表面结构和高温环境下检测等突出优势，特别适用于航空航天、增材制造及关键钛合金部件的高分辨内部质量评估。

脉冲激光光路调试实训平台
产品特点：
       产品针对脉冲式激光光学调试涉及的各项知识点专门设计了光学调试模块，通过分步骤调试逐步掌握脉冲式激光的光学特性及各模块的调试方法；
      具备激光分时、分光技术调试功能，通过对专用激光分时/分光系统的学习和调试，掌握激光分时/分光的调试步骤及技能点；
应用领域：
      产品适用于激光原理、激光加工等课程的理论及实操教学；
      产品可作为学习激光基准光调试、脉冲激光器调试、谐振腔调整、激光调试、光学分光/分时调试、光纤耦合及传输技术、激光能量检测及光学质量分析等激光光路课程的实训项目。

连续激光光路调试实训平台
产品特点：
       产品针对连续式激光光学调试涉及的各项知识点专门设计了光学调试模块，通过分步骤调试逐步掌握连续式激光的光学特性及各模块的调试方法
      具备激光倍频技术调试功能，通过对专用激光倍频系统的学习和调试训练，掌握激光倍频的光学现象和特性；
应用领域：
        适用于激光原理、激光加工等课程的理论及实操教学；
       可作为学习激光基准光调试、连续激光器调试、谐振腔调整、激光调试、光学分光调试、激光倍频技术、激光功率检测及光学质量分析检测等激光光路课程的实训项目。

光纤传输激光焊接实训系统
产品特点：
       激光器为YAG全固态激光器，采用德国先进的组合式钣金反射腔技术，通过耦合聚焦将激光束引入传输光纤，保证了高输出功率和优秀光束模式；
       系统能实现柔性激光光路传输，性能可靠；
       分光路光纤传导设计，实现风光或分时激光输出，3600加工，配有CCD同轴或旁轴监视系统；
应用领域：
       产品用于圆柱锂离子电池精密焊接（圆柱锂离子电池盖帽焊接、圆柱锂离子电池极焊接等）光通讯期间、显像管电子枪、导弹探测器、手机震动马达、发动机火花塞、雷管引擎、汽车和公路照明氙灯等极等精密焊接领域。

紫外激光精密加工系统
产品特点：
      系统采用光机电一体化设计，具有光束质量好，聚焦光斑更小、切割速度快，效率高等特性、能实现超精细标记；
      系统能完成精细切割、雕刻等微加工工艺，聚焦光斑小、应用面广、专门针对红外激光高反或高透材料；
应用领域：
      系统广泛应用于特殊材料，超精细加工等行业；
      适用于高端电脑、手机按键、精密器械、线材电器、玻璃制品、卫浴洁具、塑胶材料、晶元划片、太阳能导光片、树脂材料、FPC材料等行业的加工应用。

全封闭精密激光切割系统
产品特点：
       采用知名品牌光纤激光器，免维护、体积小、便于集成，无启动时间，拥有功率密度高，光学模式优等特点；
       高功率激光切割头，专门匹配中高功率激光器；
       能量输出稳定，配有一体化吹气辅助系统，切割效率更高；
       切割头配置全自动切割跟踪系统，随工件表面平整度自动调整切割高度，确保高品质切割效果。
应用范围：
      可用于不锈钢板、普通碳钢板、硅钢、铝合金、钛合金、镀锌板等金属板材的切割加工；
      应用于金属板材加工及钣金、机械加工行业，小型金属薄壳结构加工的3C行业（计算机、通信、电子等），眼镜生产加工行业和其它行业金属及合金薄板的2D加工。

大幅面金属激光切割系统
产品特点：
      设备采用知名品牌的高功率光纤激光器，光学稳定性强；
      具有高精度自动跟新系统，电容非接触式高度跟踪，可以自动调整最佳的焦距，保证整板最佳切割效果；、
应用领域：
      产品广泛应用于金属板材加工及钣金加工，机械加工行业，能切割碳钢、硅钢、不锈钢、铝合金、钛合金、镀锌板、酸洗板、镀铝锌板、铜等多种金属材料。

二氧化碳激光标刻系统
产品特点：
性能稳定，光电转换率高，功耗低，寿命长。
高精度细致光斑
无污染，标记速度快，效率高，功耗低。
适用范围：
主要用于玻璃、水晶制品的表面及内雕，还适用于非金属材料的表面加工，镀层薄膜的加工，如陶瓷、眼镜钟表、IC、PCB板、控制面板、铭牌等。

激光内雕系统
产品特点：
       主机采用国际先进振镜技术配合3KHz高频率债脉宽泵浦激光器，激光爆点精细明亮输出功率稳定，使用寿命长；
       设备关键元器件均采用德国、美国进口，设计合理，使用效率高，能够长期稳定工作；
应用领域：
       产品可在工艺水晶、玻璃等透明材料内雕平面或三维立体图案；
       可制作2D/3D人像、人名、手脚印奖杯等个性化礼品；

精密射频雕切一体实训系统
产品特点：
      采用高性能金属射频激光器，相比传统CO2激光管具有体积更小、全封闭、封离运转、免维护、光束质量优、功率密度高、使用寿命更长等特点；
      采用光机电一体化设计，机械部分采用进口铝合金V型横滑轨道，配备进口尼龙轮和高精度轴承组合，保证机械运动的稳定性；
应用范围：
      广泛应用于广告装潢业、标牌标识行业、建筑模型制作、仿古竹简制作、工艺礼品等行业；
      非常适合木板、竹板、纸板、大理石、橡胶制品、有机玻璃、亚克力、玻璃及水晶、皮革、布料等非金属材料的精细化雕刻加工。
